市场分析：在中国矿山井下常规钻孔施工中，对于钻孔的质量评估一直未有有效、科学智能的检测管理手段和标准。在实际钻孔中，受人为因素、地质条件等因素的影响，实际的钻孔质量如何做到“末端”和“全程”的“有效确认”？如何做到“钻孔轨迹全程可视化管理”和“智能评估”？

　　我公司经过3年的努力，于2014年成功取得国家相关生产资质，填补了相关技术空白,在实际使用中获得了众多国企煤炭公司的肯定，实现了“随钻孔轨迹全程可视化管理”和“智能评估”，为矿山“防治水”、“瓦斯治理”等相关工作提供了科学的可视数据，使矿山安全生产得到进一步科学性的提高。

　　系统功能：能够将矿用钻孔轨迹测量装置控制器保存的钻孔轨迹数据导入到计算机中，并以表格、两维曲线形式显示，用直观的方式提供实钻轨迹与设计轨迹的偏差，以及钻孔群的分布情况，帮助技术人员对钻孔质量进行评价，并辅助帮助技术人员优化钻孔设计方案、改进钻孔工艺。

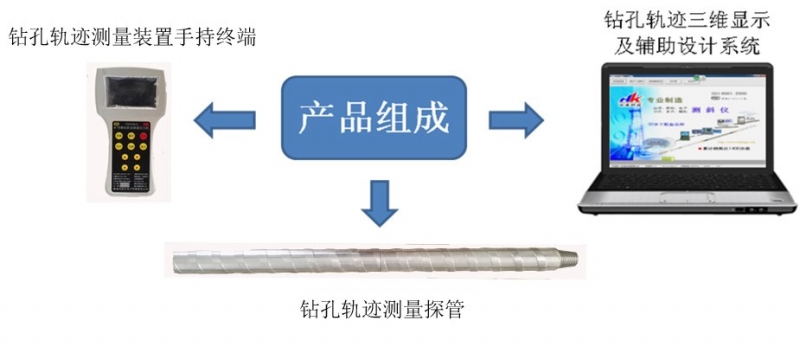

　　系统组成：矿用轨迹测量装置手持终端、矿用轨迹三维显示及辅助设计系统、矿用轨迹测量探管。

　　技术优势产品特点：

　　直观显示孔群钻孔轨迹，优化施工方案，提高安全系数

　　通过钻孔轨迹三维显示及辅助设计系统，系统直观显示孔群的钻孔轨迹，为决策者或者设计人员优化施工方案、改进钻孔工艺以及提高安全系数提供参考数据。

　　科学管理的基础上有效提高管理能力

　　借助测试数据，同步显示实时钻进进度米数，可实现人为判定无效工作时间，在科学管理上，有效的增加了管理力度与监督力度。

　　提供数据支持，便于生成报表

　　利用软件输入基本信息，系统筛选有效信息，整合有效数据，生成各类图标图表及报表，使作业系统有效化。

　　通用性强

　　同一探管，选用不同规格的固定组件，可适用于多种规格（Φ63.5、Φ73）的钻具。

　　测量精度高

　　测量装置采用高精度传感器，倾角测量精度可达到±0.1°，方位测量精度可达到±1.0°，保障测量数据准确。

　　耐用稳定

　　装置采用探管内封闭结构，随探管装置，稳定性好，耐用性好。

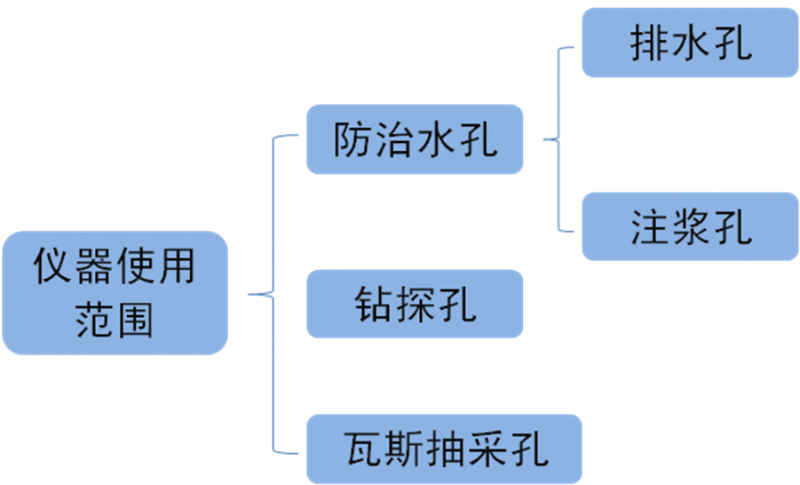

　　产品应用：

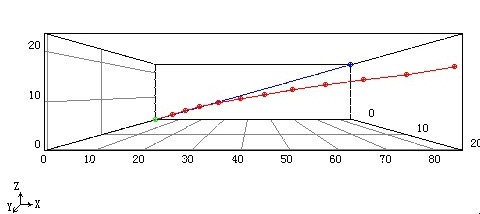

钻孔三维立体图

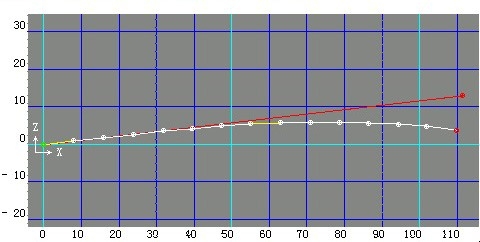

钻孔倾角平面图
