一概述

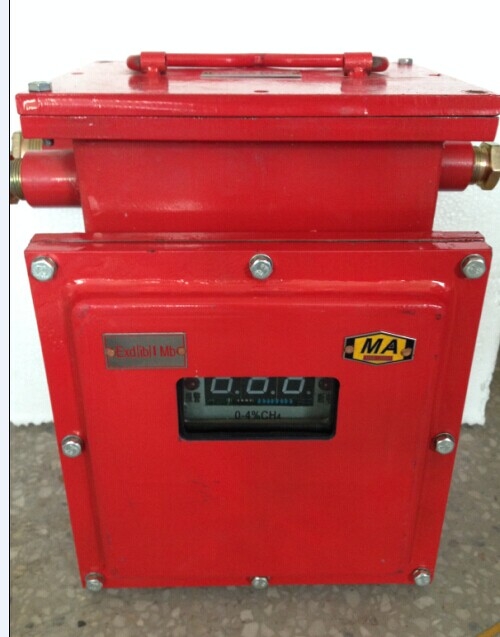

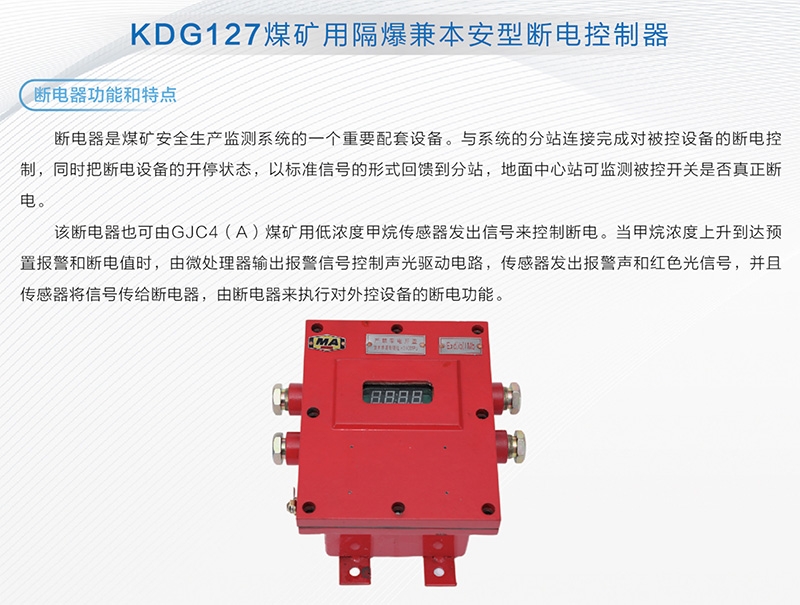

　　KDG0.3/660煤矿用隔爆兼本安型断电控制器（以下简称“断电器”）主要用于含有甲烷气体（CH4）的矿井，能长期连续监测甲烷的浓度变化，超限报警和切断被控设备电源，是保证煤矿安全生产必备的安全仪器。

　　断电器的设计，依据《煤矿用固定式甲烷断电仪通用技术条件》和《煤矿安全规程》，而且还具备许多独特优点：

　　1、通用性

　　本仪器能方便地使用于任何通风和供电条件的掘进工作面或回采工作面。

　　2、逻辑预置功能

　　本仪器其报警阈值、闭锁阈值、解锁阈值可通过拨动开关陈列进行方便地预置。

　　3、使用简单性

　　断电器许多调整和测试通过内部微处理器自动完成，除“精度”和“平衡”电位器，黑白元件长期使用老化需调换外，一般不需要人工调整即可长期连续使用。

　　4、可维护性

　　断电器从电路原理结到结构，始终重视可维护性设计，便于快速排除故障，恢复控制的目的。其主要手段是电路模块化，结构单元化，连线规范化以及自诊恢复功能。

　　5、技术的先进性

　　断电器高性能，是全面采用微控制技术和数字处理手工艺技术。

　　二主要功能与技术参数

　　（一）防爆型式：矿用隔爆兼本安型，防爆标志：Exd[ib]IMb

　　（二）型号

　　KDG0.3/660

　　外壳材质：金属；外形尺寸（L×W×H）：328×205×348mm；重量：23kg。

　　（三）仪器主要功能

　　1、传感器和断电器同时以三位数码（LED）显示被测甲烷浓度。

　　2、传感器具备独立声光报警功能。探头声光报警和主机光报警均由传感器内部预置报警阀值控制，报警阈值有四种：0.5%CH4、1.0%CH4、1.5%CH4、不控。

　　3、对外控制设备的断电与复电通过主机闭锁与解锁预置开关控制。解锁闭锁阈值分别有四种状态：0.5%CH4、1.0%CH4、1.5%CH4、不控。

　　4、仪器失电或故障其间，被控制设备开关均被闭锁。

　　5、仪器初送电1分钟期间，所有被控制设备开关均被闭锁。

　　6、主机在接收不到传感器送出信号期间控制逻辑视其为超过相应闭锁阈值，自动切断被控制设备电源。

　　7、仪器具备“人工解锁”开关，可在特殊情况下恢复对被控制设备供电。

　　（四）主要系统参数

　　1、使用环境

　　（1）工作温度：(0～40)℃；

　　（2）相对湿度：≤98％（+25℃）；

　　（3）大气压力：(80～116)kPa

　　（4）风速：≤8m／s；

　　（5）具有沼气及煤尘爆炸危险的煤矿井下等场所；

　　（6）环境中无足以腐蚀或破坏绝缘的蒸气、气体或尘埃；安装地点无滴水或淋水。

　　（7）配接本厂生产的GJC4煤矿用低浓度甲烷传感器。

　　2、电压：AC660V、AC38OV、AC127V、AC36V（根据客户选择电压等级配备）。

　　3、输出触点容量为AC660V/0.3A，AC380V/0.5A，AC127V/1A或AC36V/3A。；

　　4、配接设备：由淮南松江电子有限责任公司生产的GJC4甲烷传感器。防爆标志：ExibdI，防爆合格证：1124289；连接电长度不大于2Km，分布电容小于0.06ｕF/Km，分布电感小于0.8mH/Km.

　　5、主机与传感器之间最大传输距离不大于2Km.

　　6、挂接甲烷传感器端口输出本安电源：电压：DC18V，工作电流：300mA.

　　7、标准信号输出：根据用户需要，探头还可以加配标准信号输出板。标准信号输出选择：电流：1～5mA；

　　8、显示误差：仪器面板上显示甲烷传感输入的甲烷浓度值，其显示值与甲烷传感器显示值的误差为±0.01%CH4。

　　9、工作方式：连续工作。

　　10、稳定性：仪器连续工作2d应不出现错误显示及错误动作现象。

　　11、断电仪本安输出，最高开路电压：DC18V;最大短路电流：300mA。过压、过流保护整定值为DC21V,320mA。
